Productos: Sensores inalámbricos de presión de neumáticos compatibles con dispositivos de seguimiento GPS y TPMS

Estos sensores TPMS inalámbricos son compatibles con nuestro dispositivo de rastreo gps AT09, productos TPMS: TP08, TP09.

Modelo No.: TS06, TS06-LB, TS08, TS09, TS10

Sensores inalámbricos de presión de neumáticos compatibles con dispositivos de seguimiento GPS y TPMS

Propiedades técnicas:

TS06: Sensor externo de presión de neumáticos:

TS08: Especificaciones del sensor interno de presión de neumáticos:

Flujo de aire a través del neumático Especificaciones del sensor de presión:

TS10: Especificaciones del sensor de presión de neumáticos de banda:

sensores de presión de neumáticos Installation

El sistema de control de la presión de los neumáticos (TPMS) se ha combinado con dos partes: emisor del sensor y el receptor. La comunicación entre el sensor y el receptor es por tecnología inalámbrica (433.92MHz). El receptor en el sistema puede ser nuestro dispositivo AT09 o dispositivo TPxx, pueden trabajar juntos o por separado como un sistema individual con el sensor.
Nota: los neumáticos delanteros y traseros pueden tener diferentes tipos de llanta. Por favor, compruebe el neumático de destino que va a instalar el sensor. Y elegir el tipo adecuado.

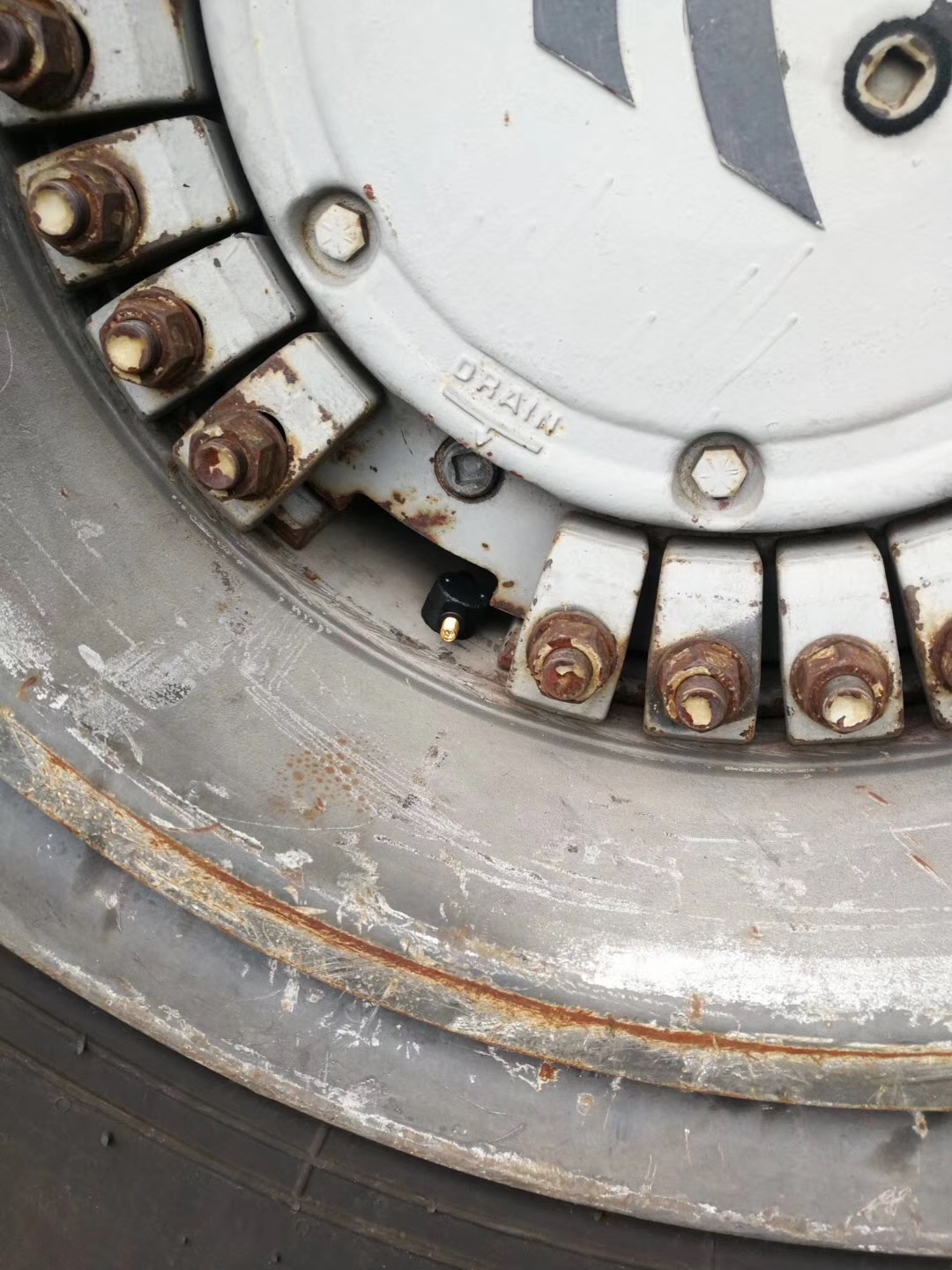

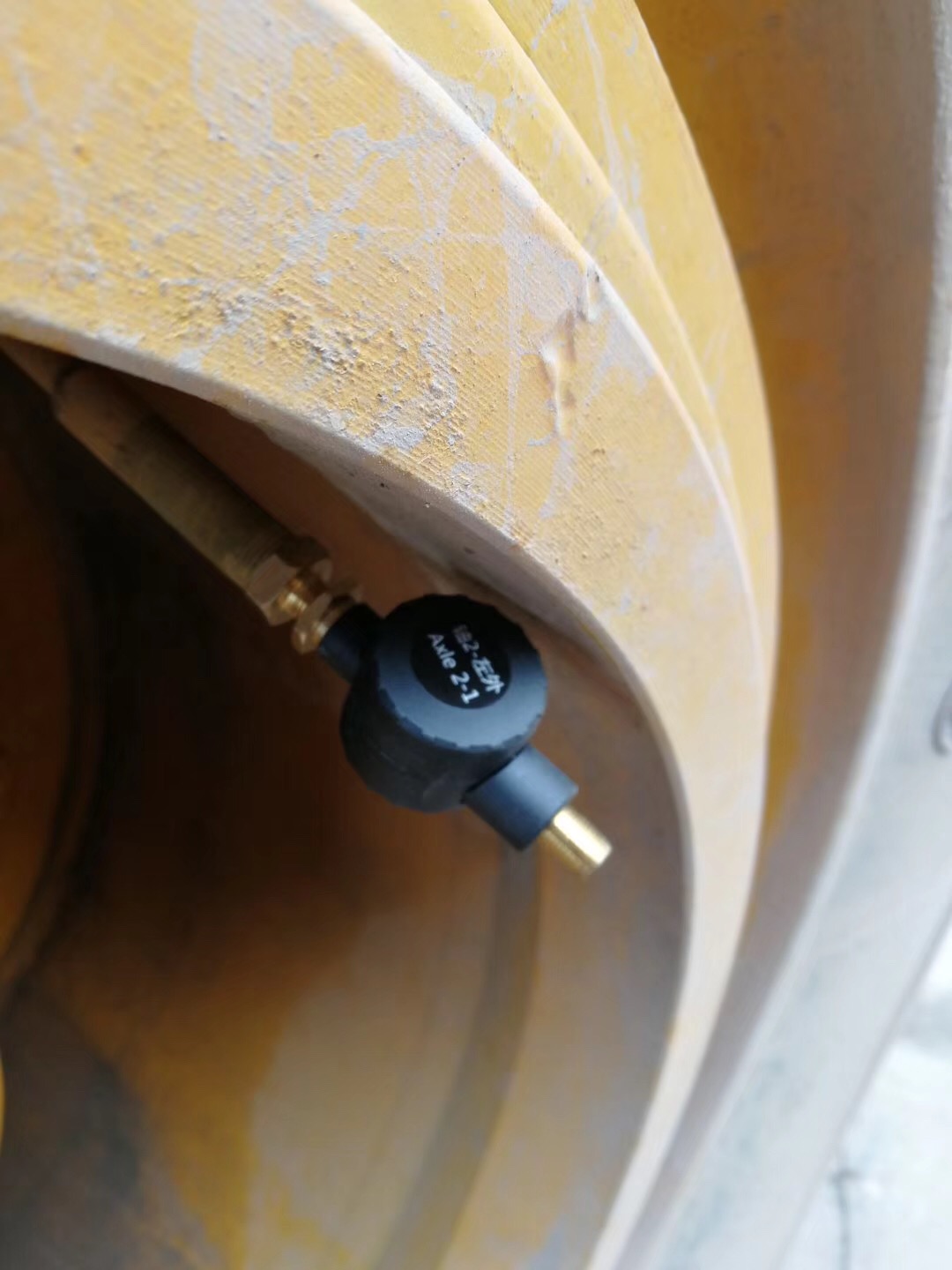

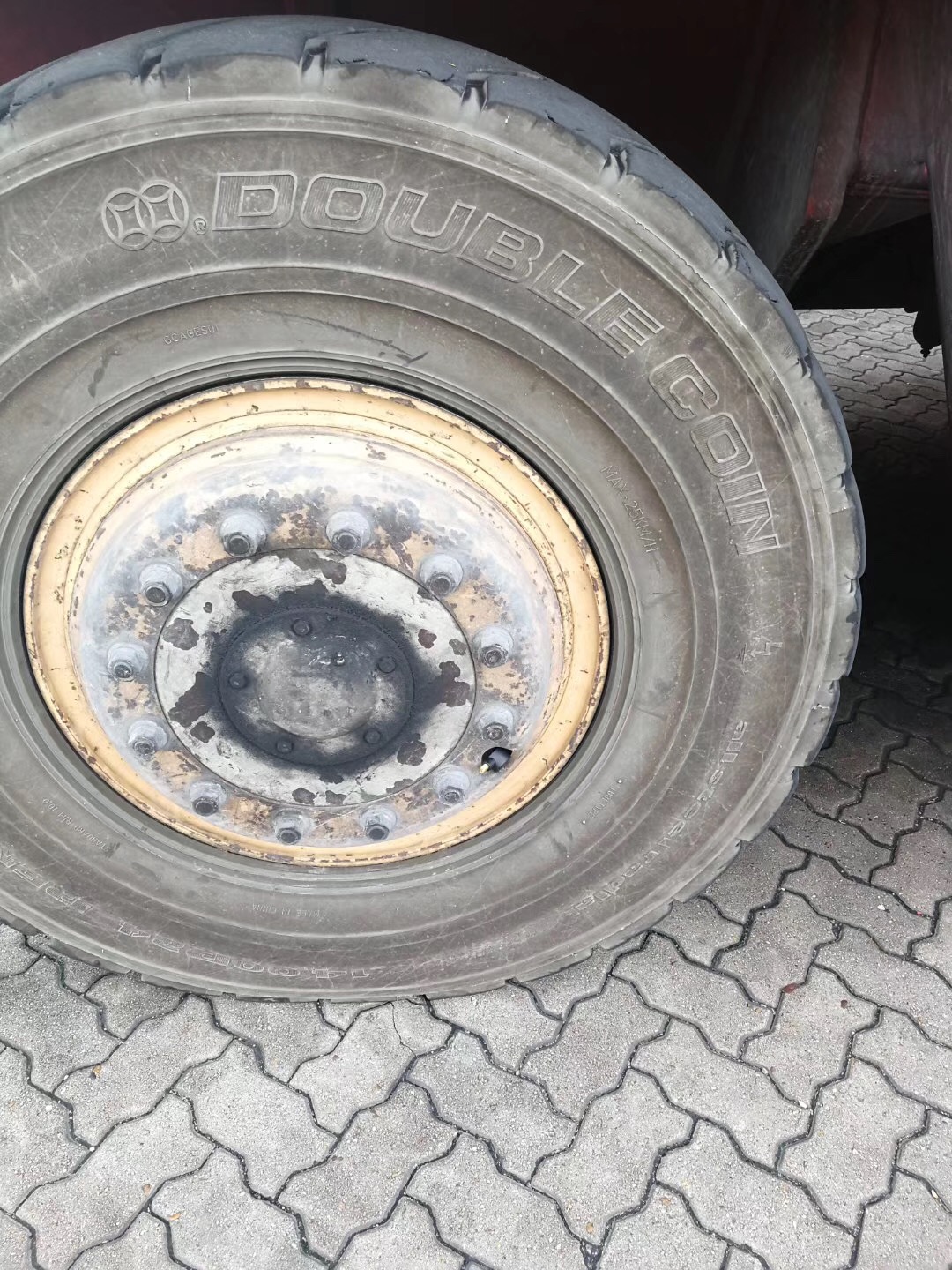

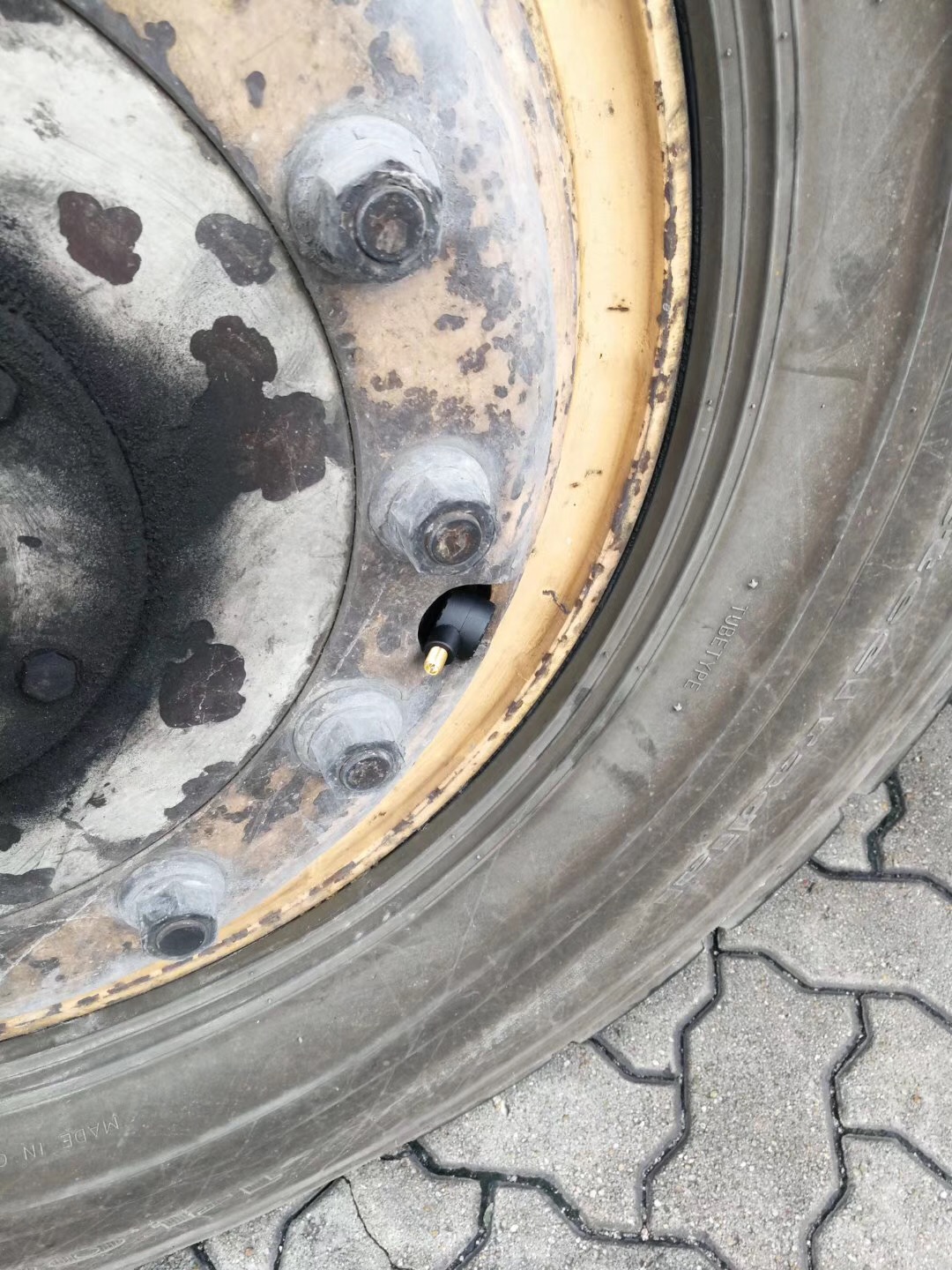

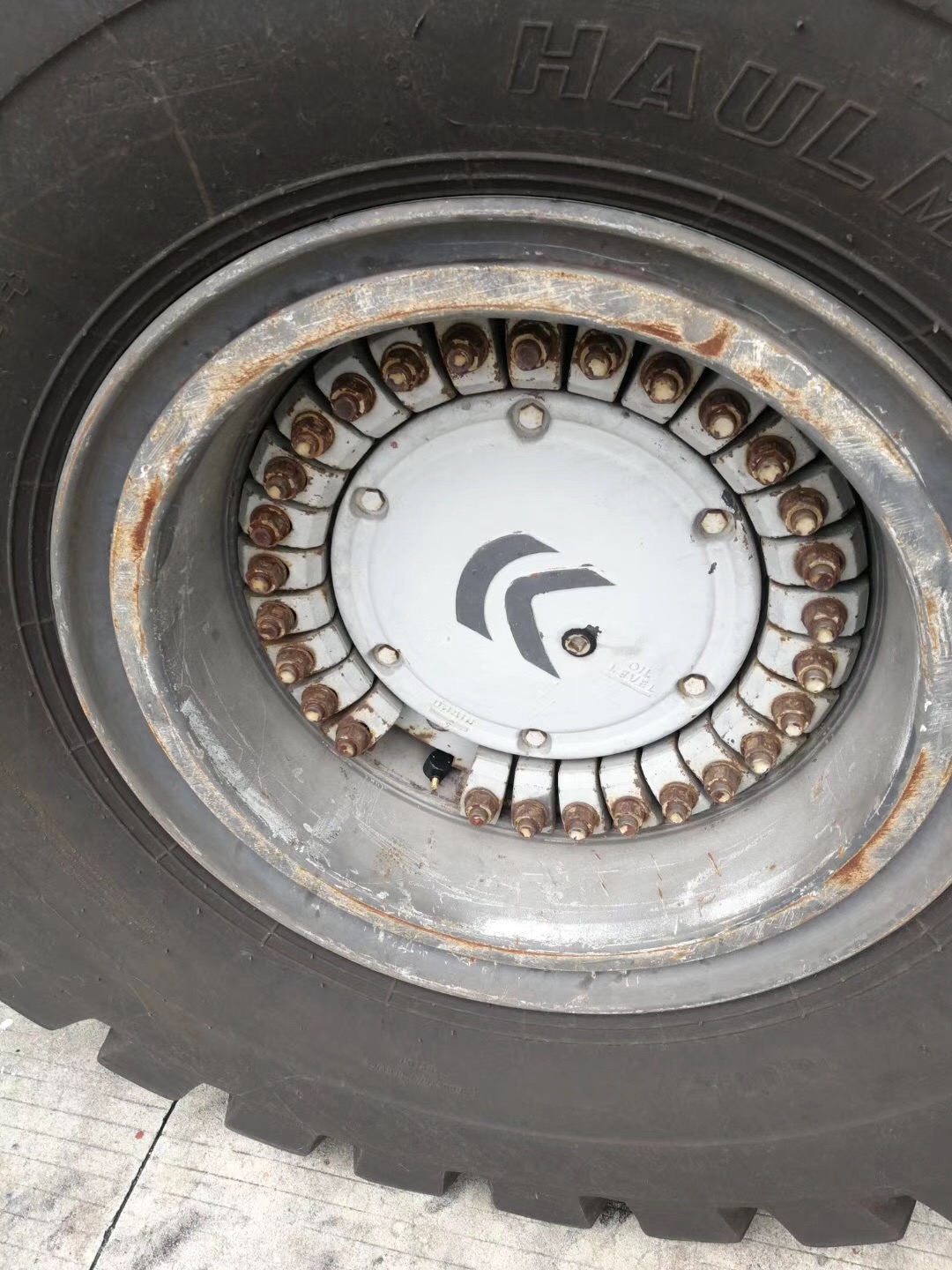

Instalación de sensores: TS07/09

paso 1: encontrar la válvula.


paso 2: retire la tapa de la válvula e instale el tornillo hexagonal del sensor en la válvula.


paso 3: Enrosque el sensor en la válvula. Y utilice la llave hexagonal para bloquear el sensor por el tornillo hexagonal.


(Imagen inferior adecuada para TS09)

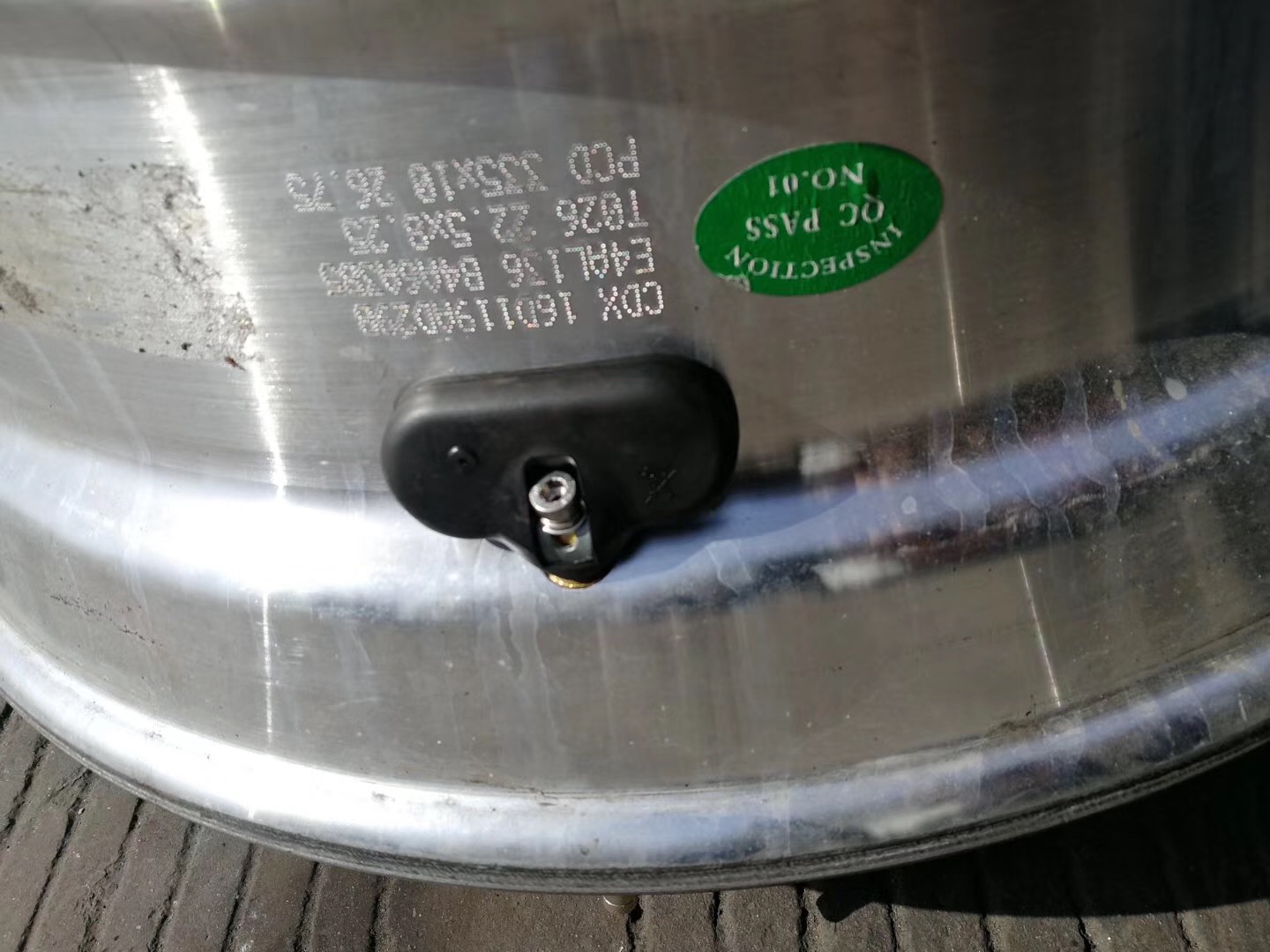

Instalación de sensores: TP08:

paso 1: desmontaje del neumático de la llanta.


paso 2: retire el vástago de la válvula del neumático original.


paso 3: Inserte el nuevo sensor a través del orificio del vástago de la válvula asegurándose de que el lado plano del sensor esté hacia la llanta y, a continuación, instale el tapón de rosca en el exterior.

Instalación de sensores: TS10:

paso 1: desmontar el neumático de la llanta y preparar el sensor. Dejar que el cinturón metálico pase por debajo del sensor.


paso 2: dejar que el cinturón de metal a través de

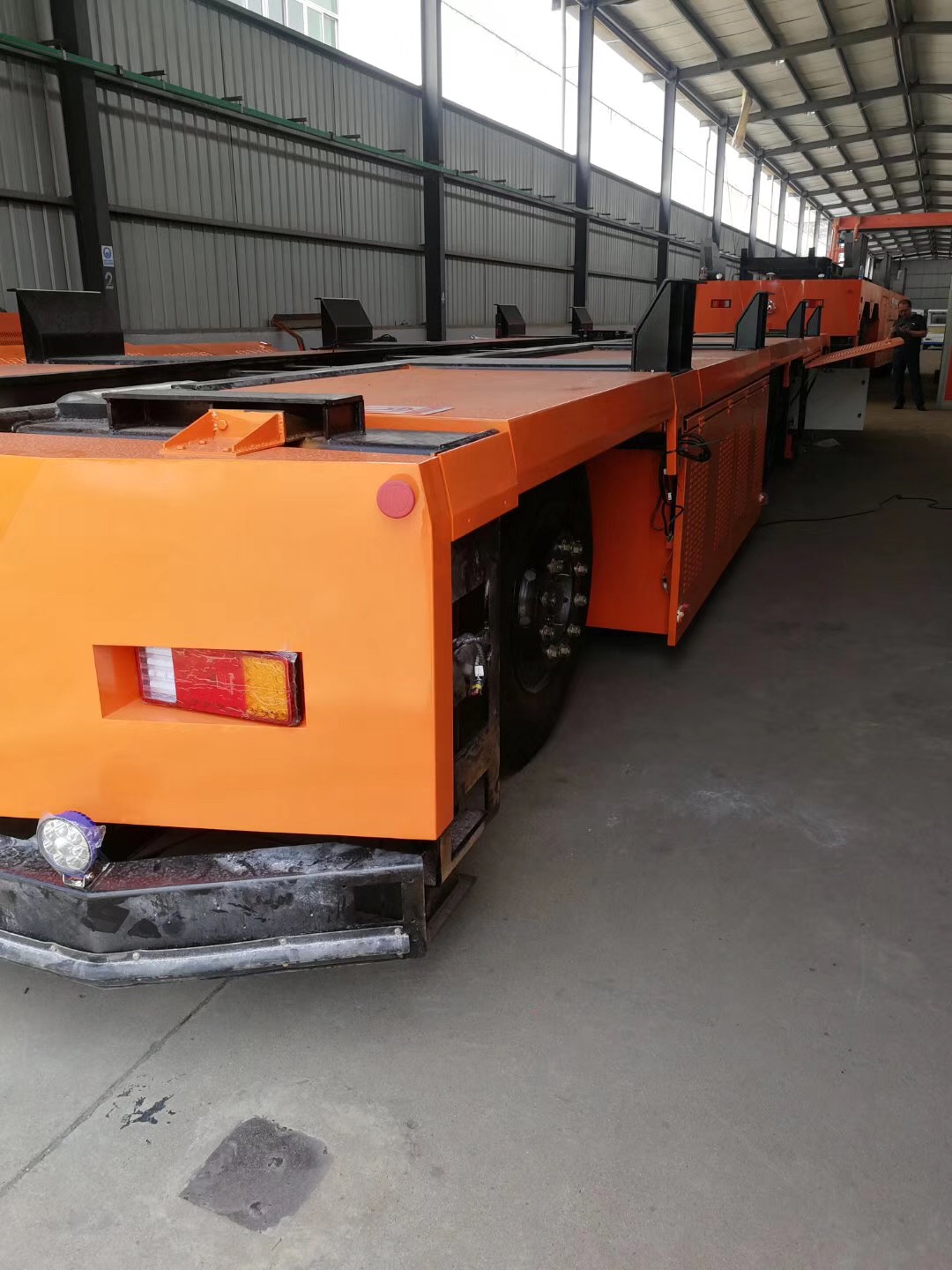

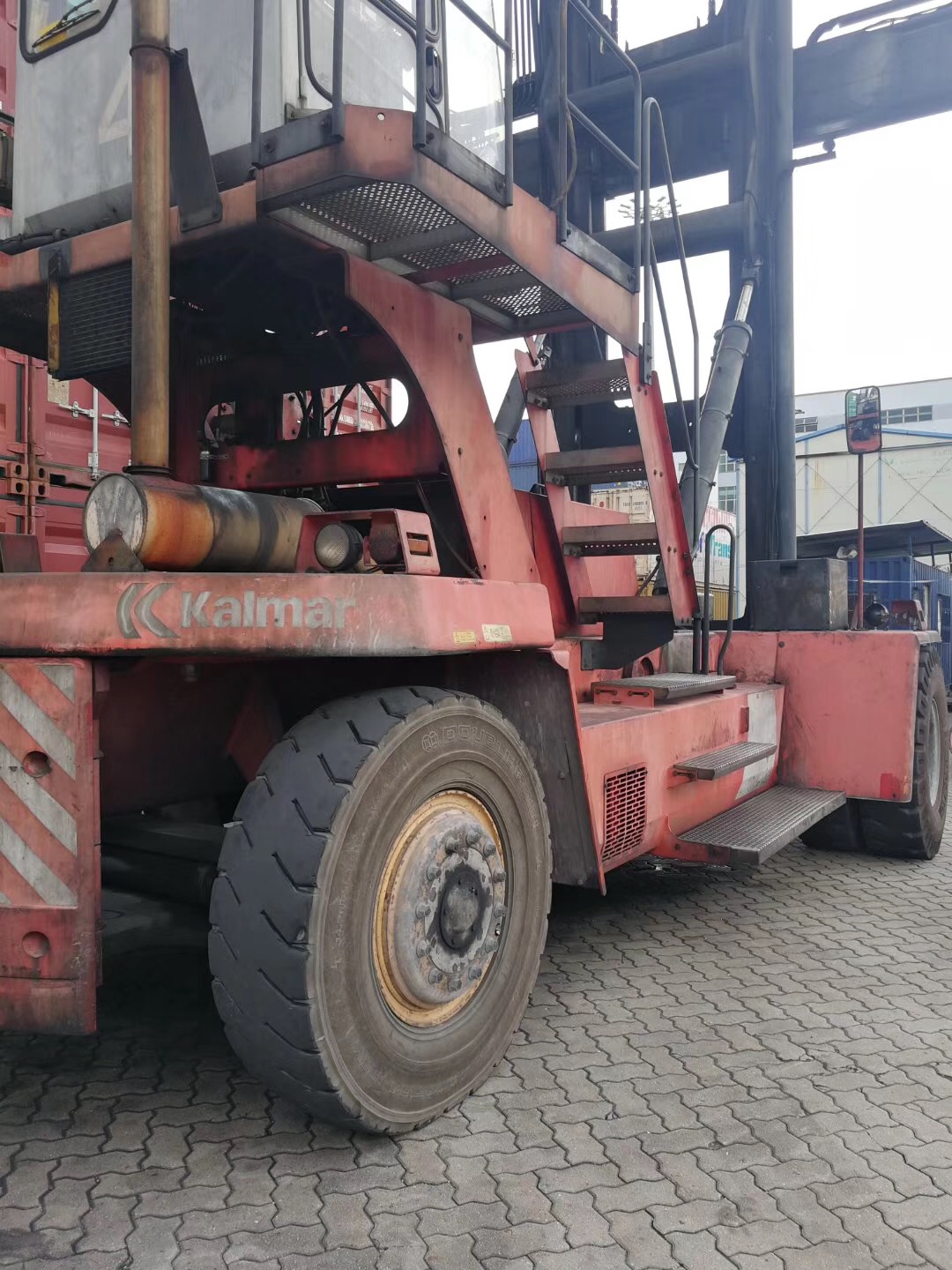

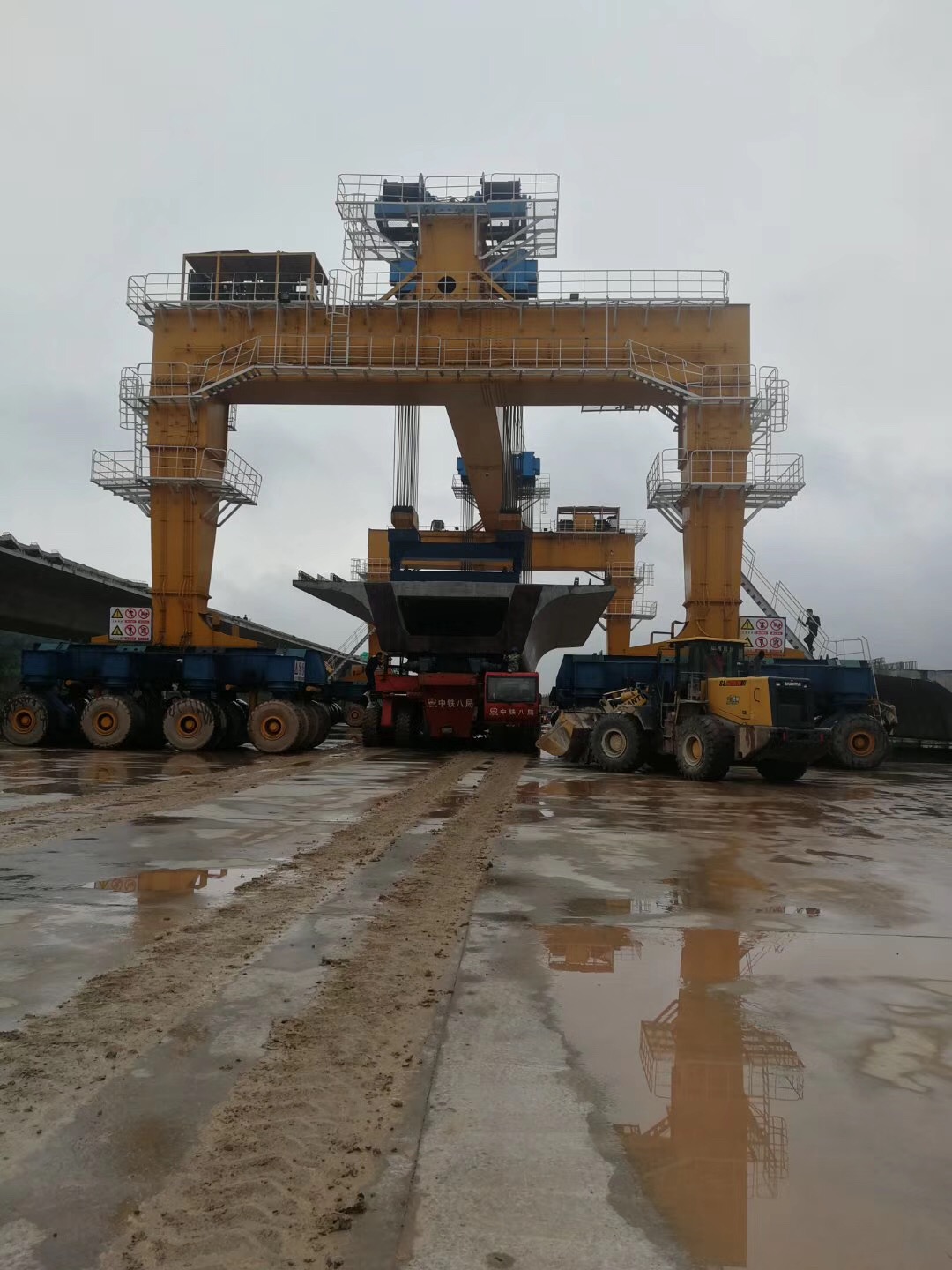

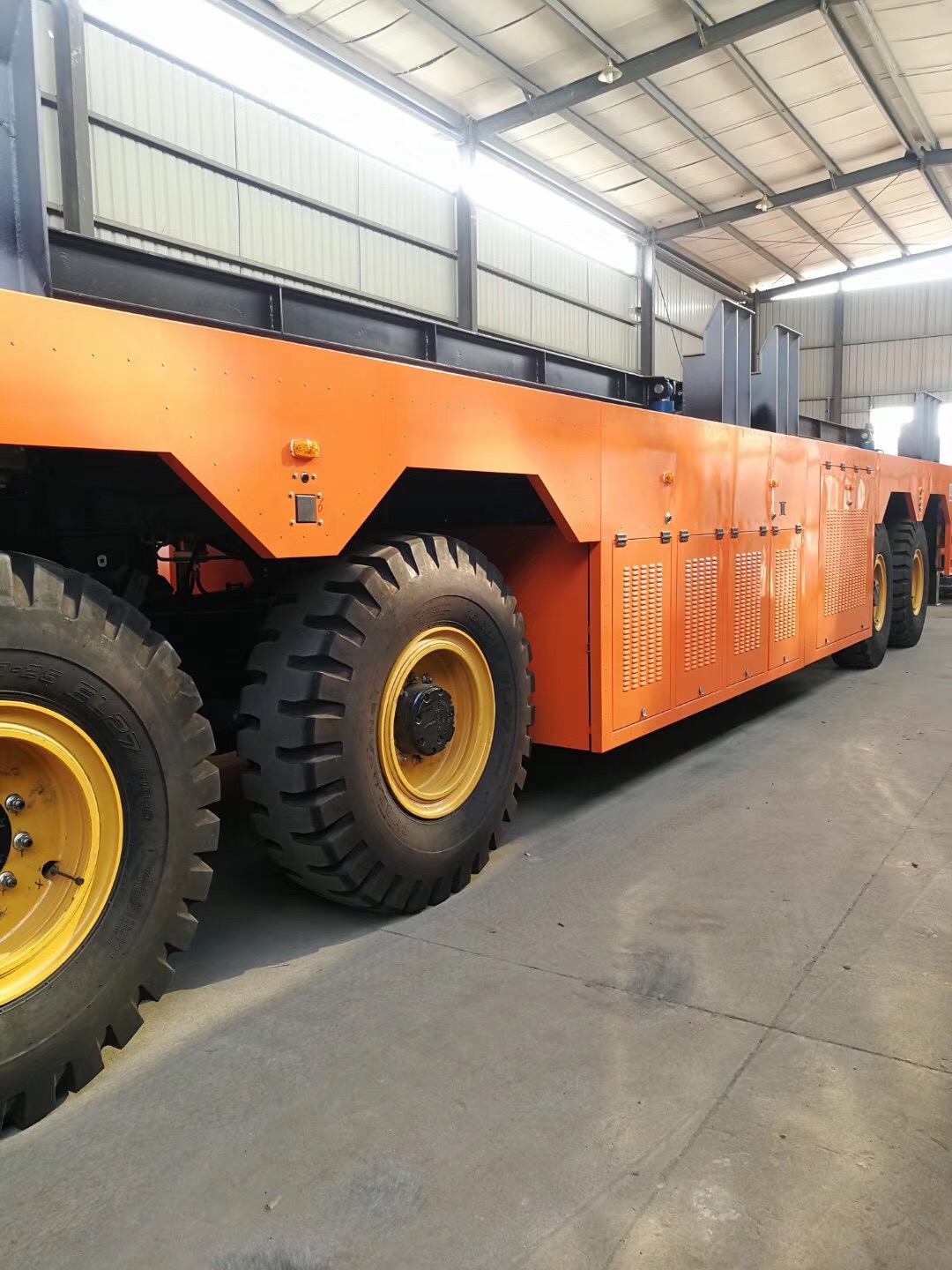

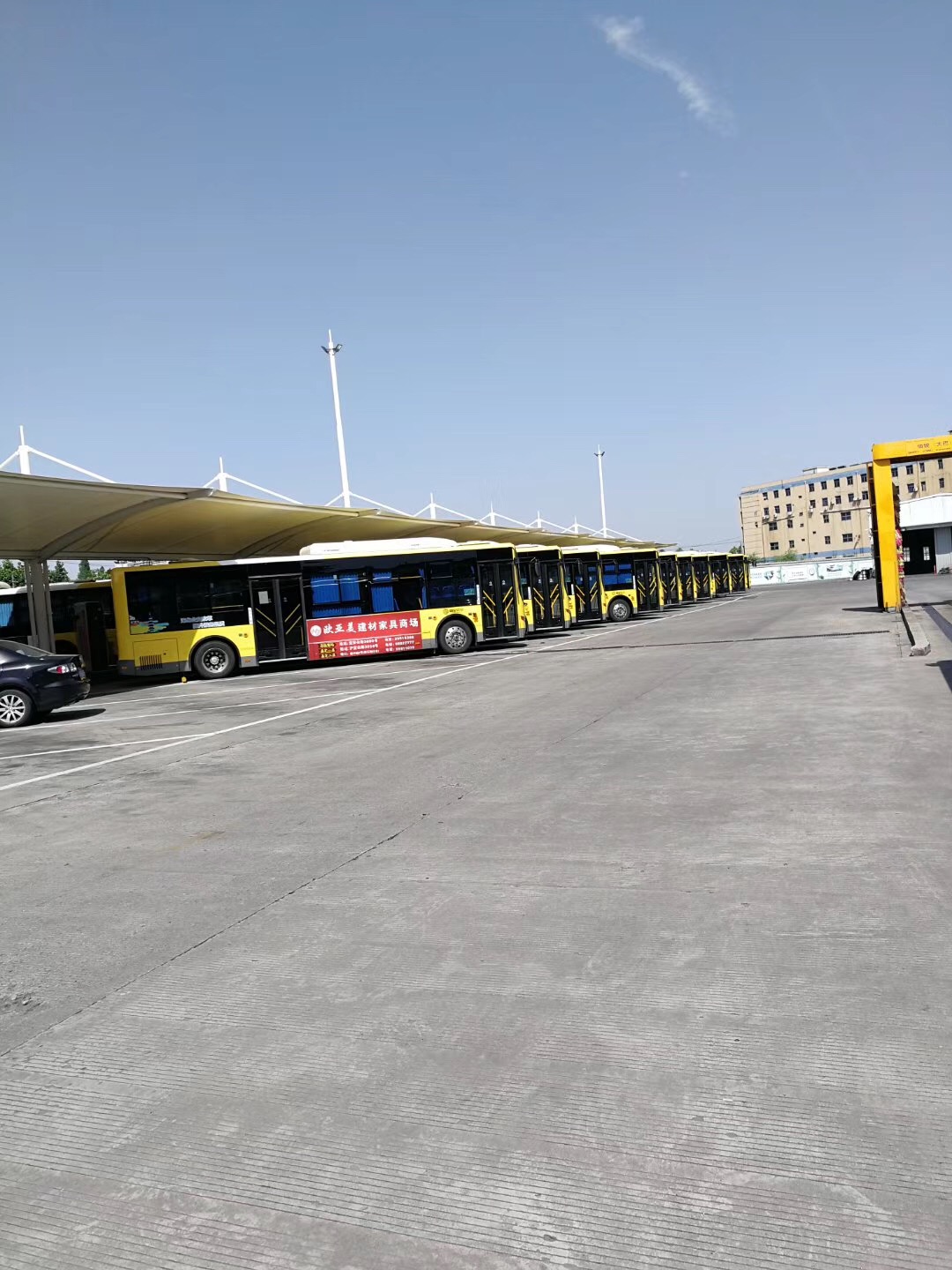

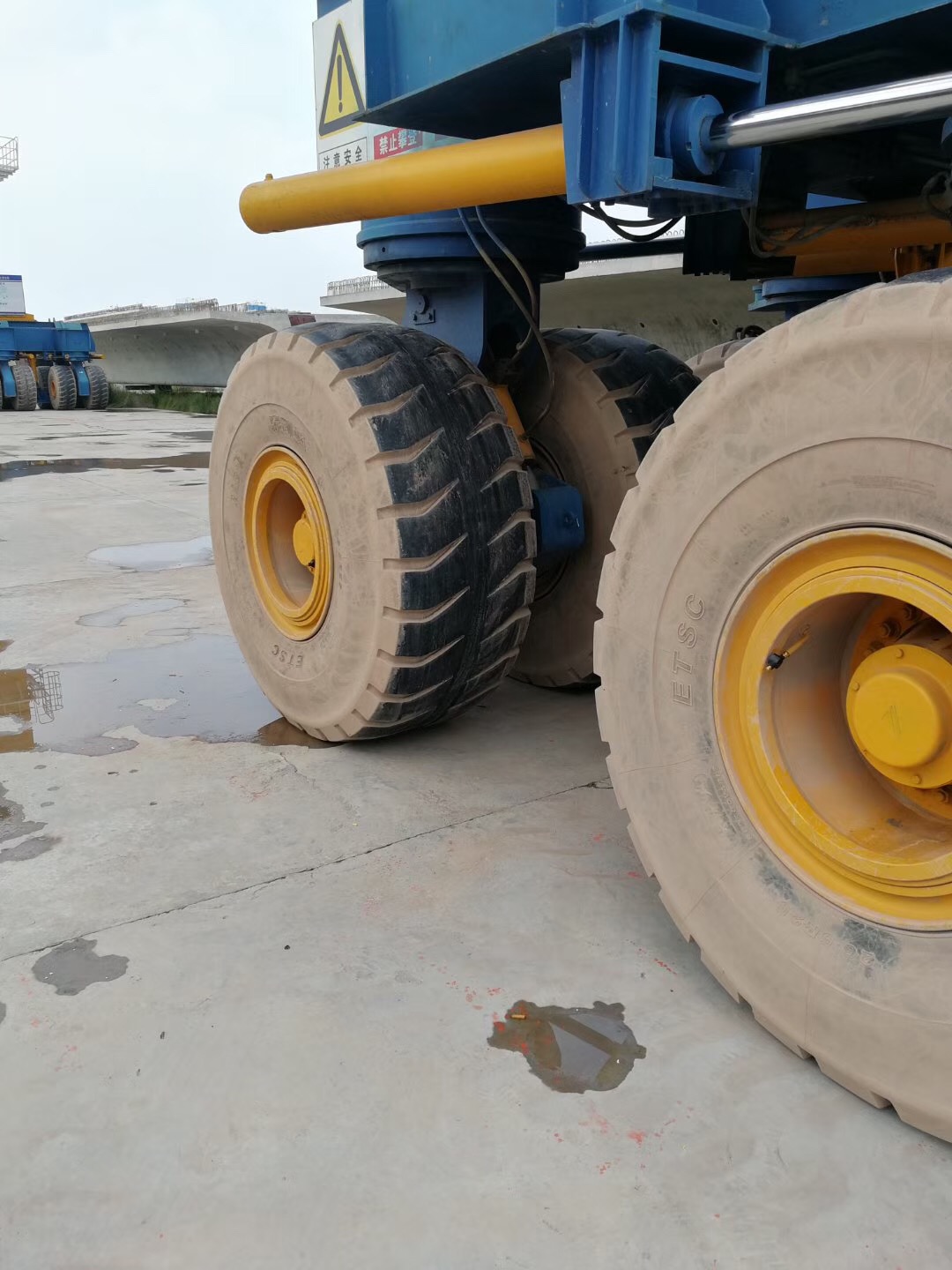

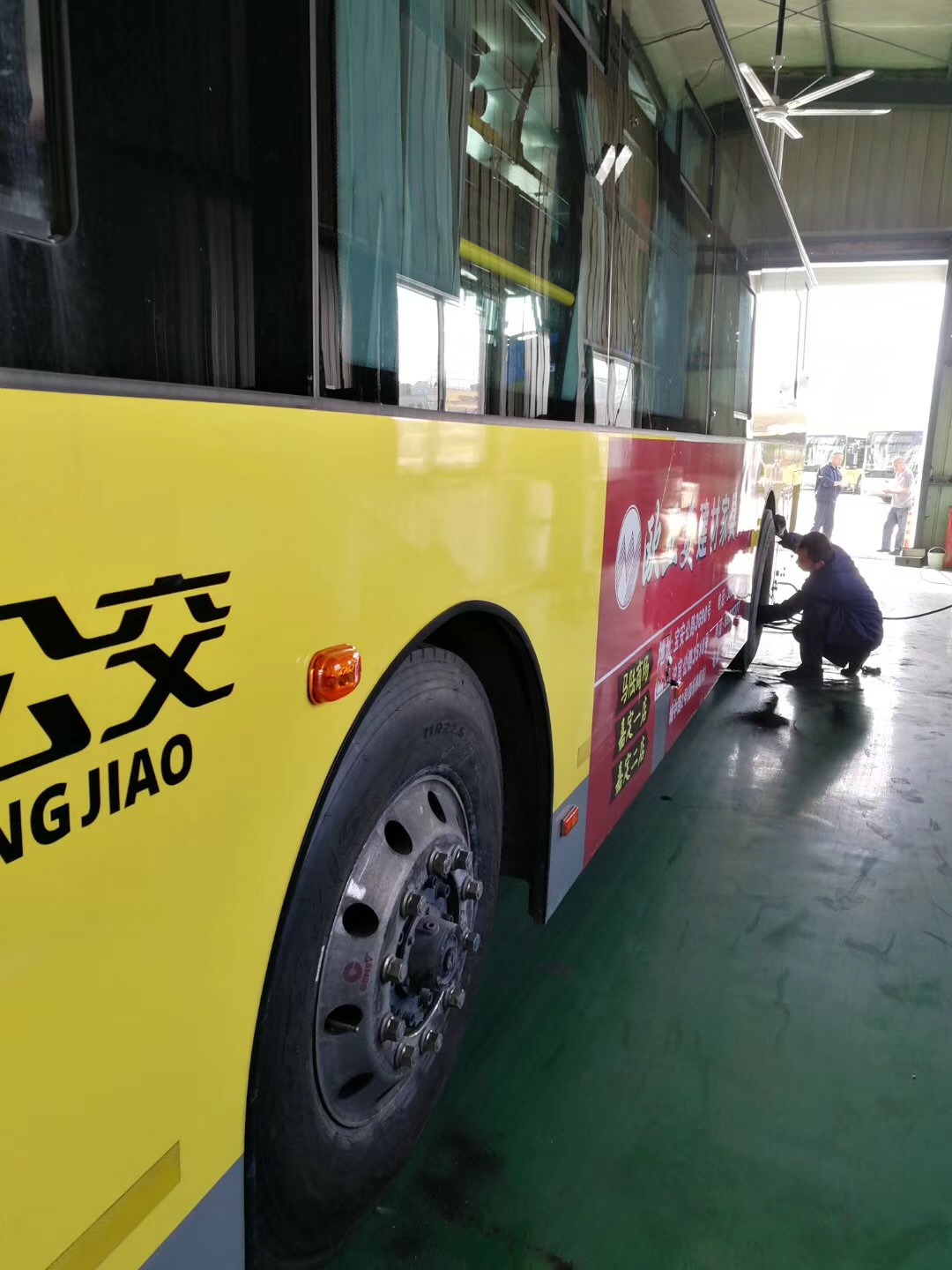

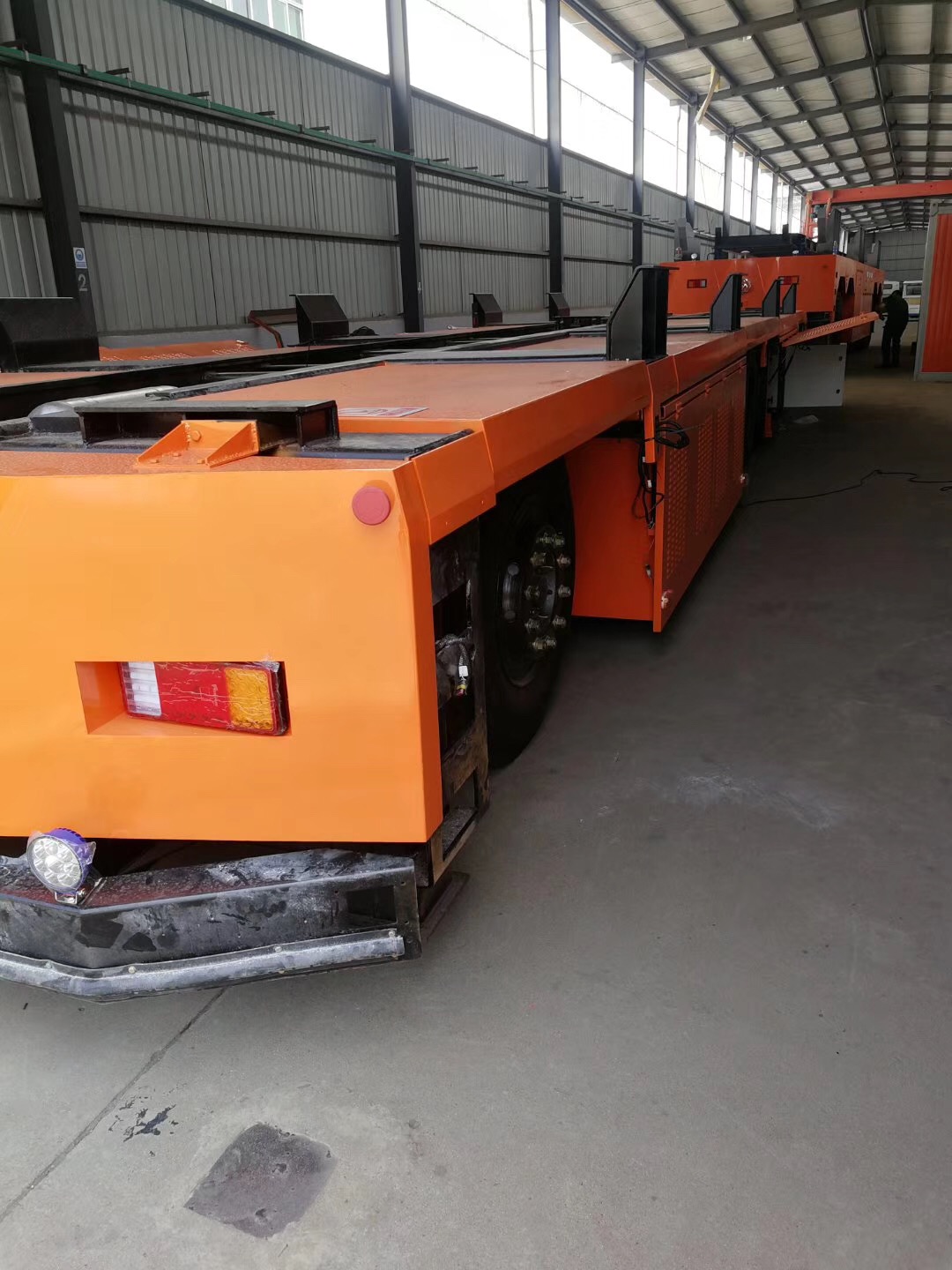

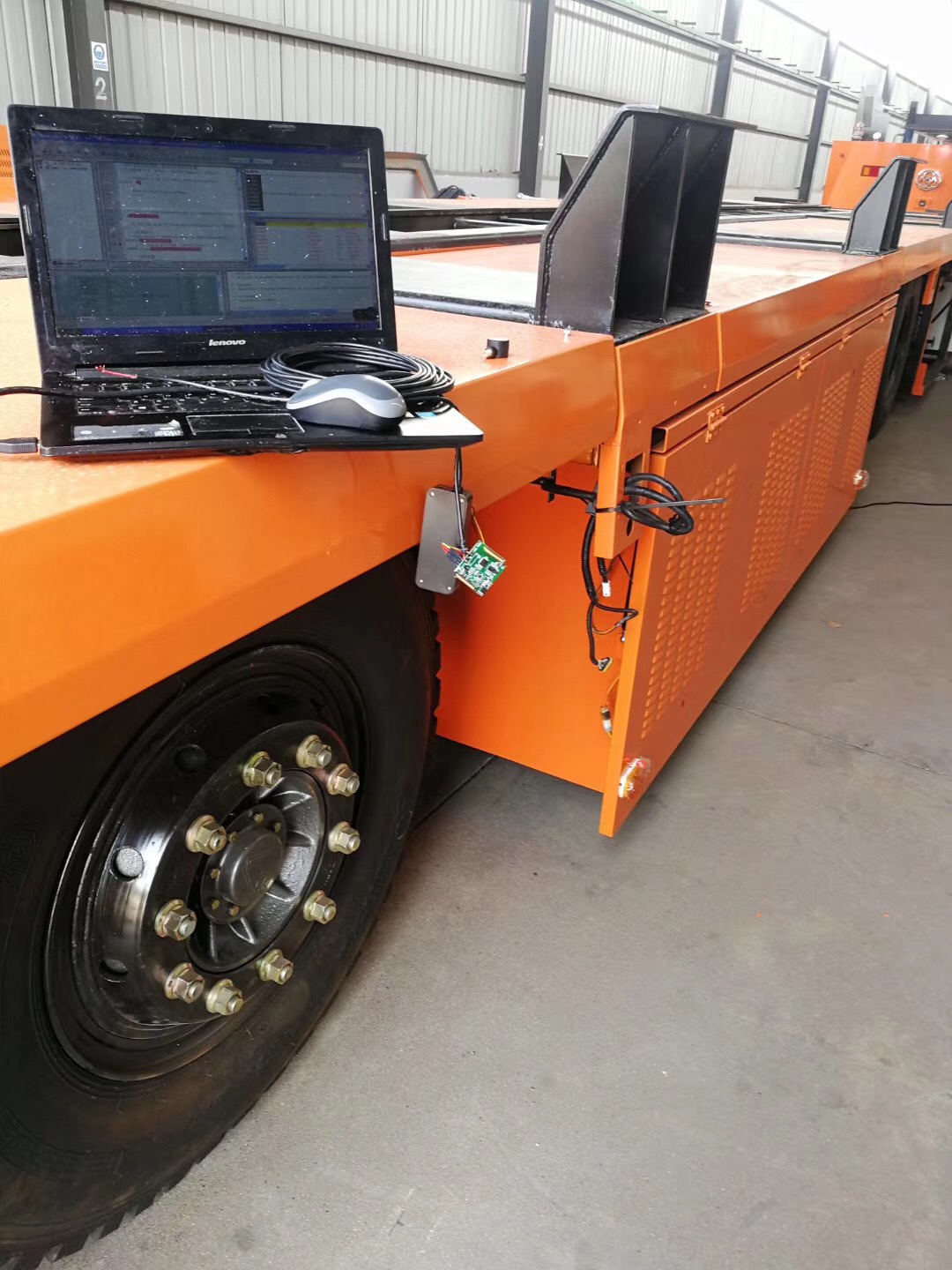

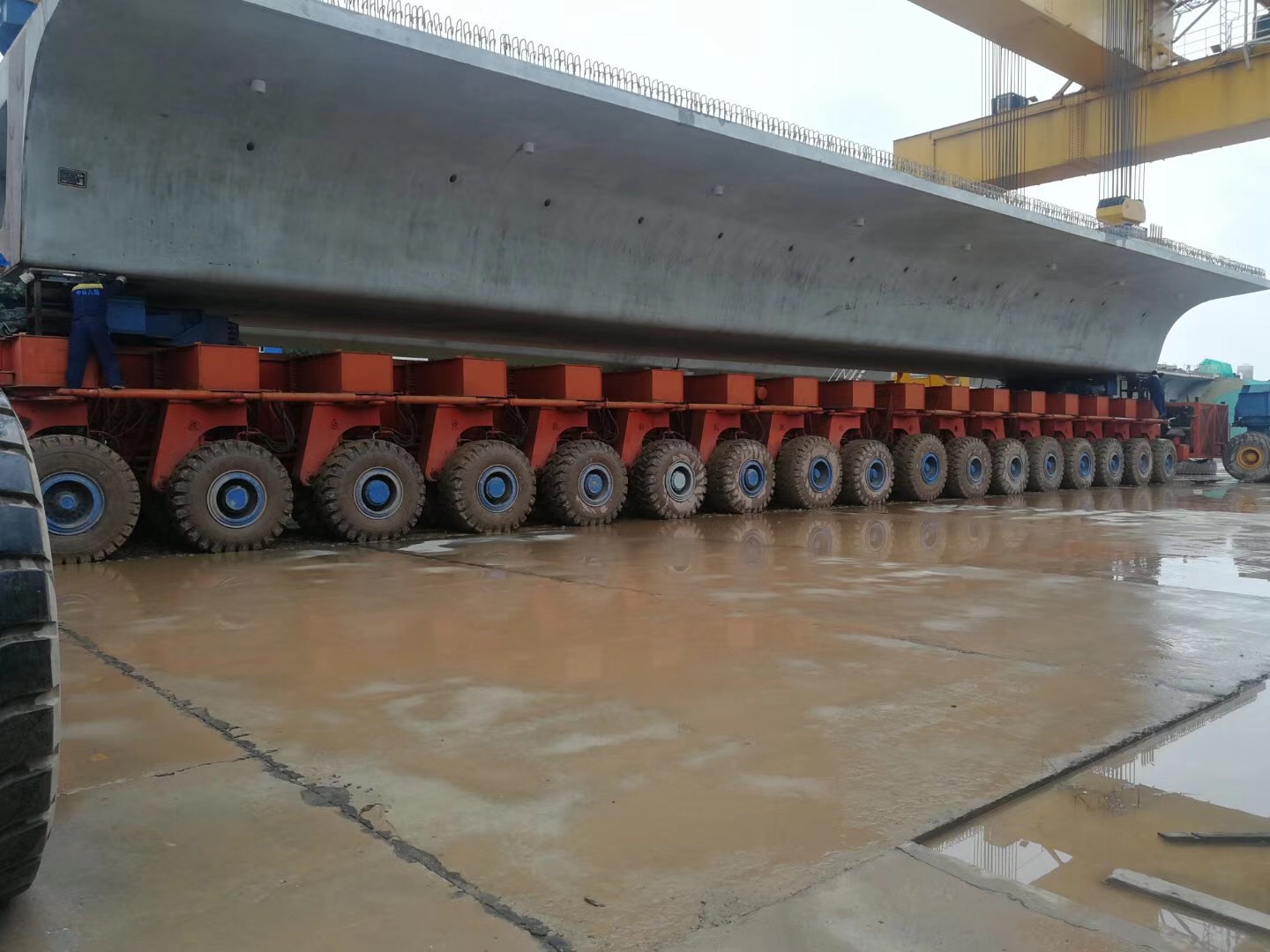

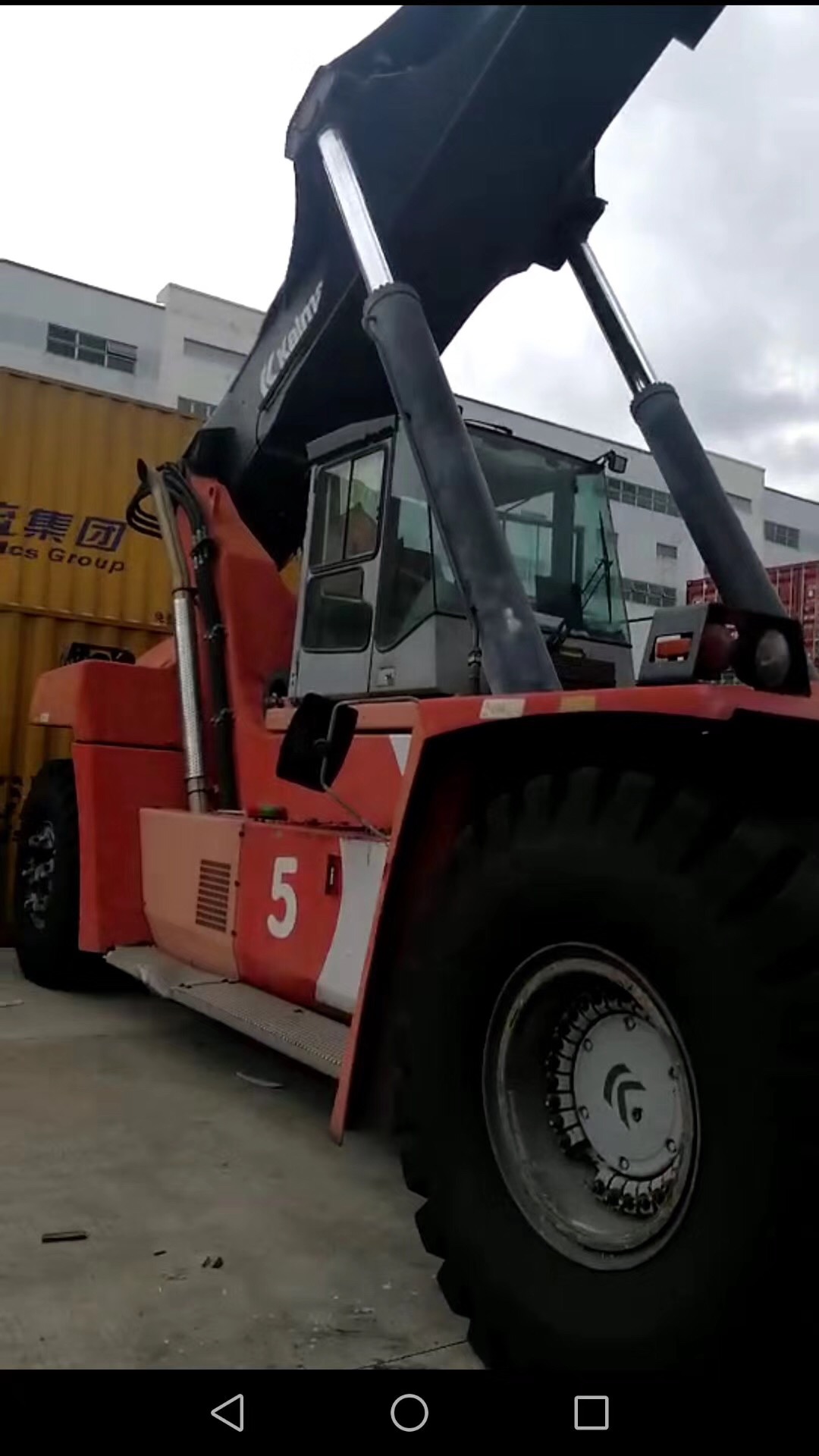

Sensores TPMS instalados en vehículos

PROTOCOLO DE DATOS TPMS

Used in RS232 | RS485| CAN| TTL | Bluetooth.
(14 bytes in length. Hex code):
00 00 AA ID ID ID ID pressureValue temperatureValue index and cell voltage CRC BB
00 00: ATA5428 bits check. 2 byte.
AA: start Tag. 1byte.
ID ID ID ID: sensor ID number. 4bytes eg.: AA BB CC DD = 0xAABBCCDD
pressureValue: 2bytes AABB = 0xAABB
TemperaturaValue:1byte
index and cellVoltage: 2 bytes.
index(0-15 circulate) 4bits
cell voltag 12bits. eg.: AABB: index = 0x0A cell voltag= 0x0ABB
CRC: 1byte,
BB: End Tag 1bytes

from ID to cell voltage , total 9 bytes
unsigned char crc_checksum(const char *s ,unsigned char len)
{
   unsigned char result = 0;
   unsigned char i = 0;
   for (i = 0; i < len; i++)
   { result ^=*s++; }
   return result;
}


Code example in dart:
static STPMSSensor parseDataEx(List listData)
{
  STPMSSensor newData = STPMSSensor();
  int nPressure=0;
  newData.isValid = true;
  newData.strID = listData[0].toRadixString(16) + listData[1].toRadixString(16) + listData[2].toRadixString(16) +   listData[3].toRadixString(16);
  nPressure = listData[4]<< 8 | listData[5];
  if((nPressure>>4) >= 100)
  {
    newData.nPressure = (nPressure>>4) - 100; // unit: kPa
  }
  else{
   newData.nPressure = 0;
  }
   newData.nSerialID = (listData[7] & 0XF0) >> 4 ;
   newData.nBattery = ((listData[7] & 0x0F) <<8 | listData[8]) / 1000 ;
   newData.nCRC=listData[9];
  return newData;
}
